在网络实验、协议验证、应用测试以及复杂故障场景复现过程中，仅仅完成设备互联往往还不够。

真实网络环境中，链路质量往往并不理想：

链路存在延迟（Delay）
网络存在抖动（Jitter）
带宽受到限制（Bandwidth）
数据包存在丢失（Loss Rate）

如果实验环境永远是“理想网络”，很多业务场景就无法真实还原。

为了解决这个问题，e-NetDev 模拟器提供了设备节点之间的网络质量控制（Link Control）功能，让用户可以精细化模拟真实链路状态，构建更贴近生产环境的实验环境。

一、功能介绍

通过 e-NetDev 的 Link Control（链路控制） 功能，用户可以针对设备节点之间的连接链路，自定义网络质量参数。

支持配置：

✅ 延迟（Delay）
✅ 抖动（Jitter）
✅ 带宽限制（Bandwidth）
✅ 丢包率（Loss Rate）

这意味着你可以轻松模拟：

跨地域 WAN 网络
弱网环境
高延迟专线
带宽受限链路
不稳定公网环境
丢包故障场景
VoIP / 视频会议质量测试
SD-WAN 场景验证

二、适用场景

1. WAN 广域网模拟

例如：总部 ↔ 分支机构

真实环境：

延迟：30ms
抖动：5ms
带宽：20Mbps
丢包：0.5%

通过链路质量控制即可快速复现。

适合：

路由协议测试
MPLS 实验
IPSec VPN 验证
SD-WAN 测试

2. 弱网业务测试

很多业务系统在弱网环境下表现完全不同。

例如：

Web 系统加载缓慢
SSH 卡顿
视频会议掉帧
VoIP 通话断续

通过设置：

高延迟
高抖动
小带宽
适当丢包

即可模拟真实弱网环境。

3. 故障复现

很多网络问题只在特殊链路状态下出现。

例如：

OSPF 邻居频繁 flap
BGP 会话不稳定
TCP 重传异常
应用响应超时

通过人为注入链路质量问题，可以快速复现故障。

4. 安全测试

适用于：

渗透测试
横向移动模拟
C2 通信测试
隧道稳定性验证

复杂网络质量环境下更贴近真实攻防场景。

三、功能参数说明

Delay（延迟）

定义：数据包从一端传输到另一端所增加的固定延迟。

单位：ms（毫秒）

示例：设置：

Delay = 50ms

表示：

每个数据包都会增加 50ms 延迟。

适合模拟：

异地专线
广域网
海外链路

推荐参考：

场景	延迟
局域网	1~5ms
城域网	5~20ms
国内跨省	20~80ms
国际链路	100~300ms

Jitter（抖动）

定义：延迟的不稳定变化值。

例如：本来延迟是：

50ms

加上：

Jitter = 20ms

则实际延迟可能变化为：

40ms
55ms
68ms
47ms

适合模拟：

WiFi 网络
4G/5G 网络
互联网公网
视频通话环境

Bandwidth（带宽）

定义：限制链路最大传输速率。

单位：Kbit

示例：

表示：

10Mbps

常见换算：

Kbit	Mbps
1000	1 Mbps
5000	5 Mbps
10000	10 Mbps
50000	50 Mbps
100000	100 Mbps

适合：

分支出口模拟
低速链路模拟
拥塞测试

Loss Rate（丢包率）

定义：随机丢弃指定比例的数据包。

单位：百分比 %

示例：

1%

表示：100 个包随机丢掉 1 个。

适合：

故障模拟
TCP 重传测试
视频业务测试
VPN 稳定性验证

建议范围：

场景	丢包率
正常网络	0~0.1%
轻微异常	0.5~1%
明显异常	2~5%
严重故障	>10%

四、配置步骤

Step 1：选择链路

在实验拓扑中，找到需要控制质量的设备连接链路。

例如：

R1 -------- R2

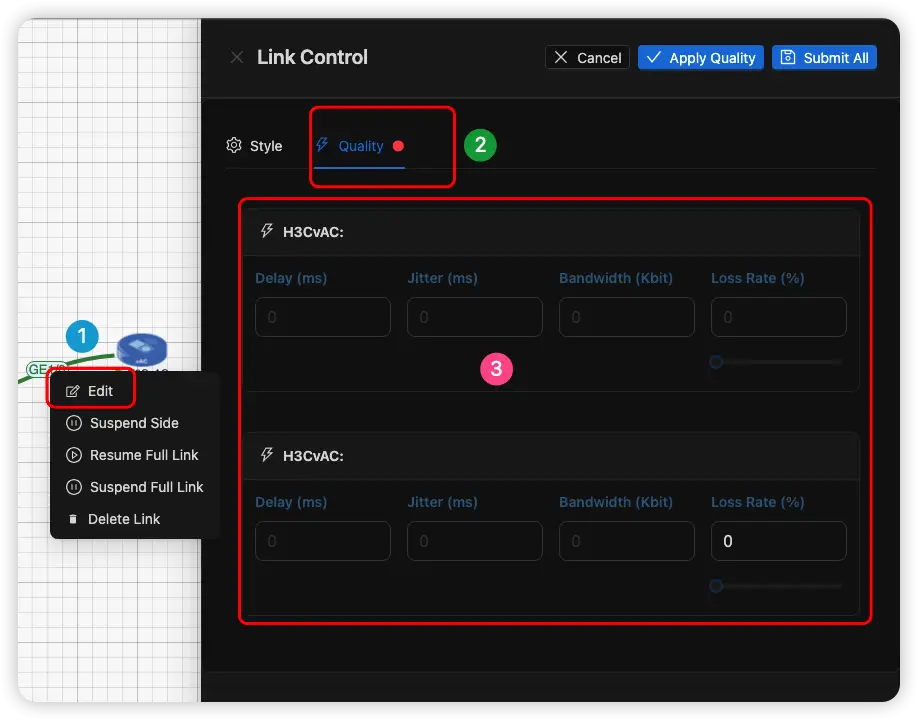

点击链路右键进入编辑配置界面。

图片[1]-e-NetDev 仿真平台：设备节点之间网络质量控制教程【链路质量】-E-NetDev模拟器・中文站点

Step 2：进入 Link Control

打开：

Link Control

切换到：

Quality

配置页面。

Step 3：设置链路参数

根据实验需求填写：

例如：

Delay: 30
Jitter: 5
Bandwidth: 20000
Loss Rate: 1

表示：

延迟 30ms
抖动 5ms
带宽 20Mbps
丢包率 1%

Step 4：应用配置

点击：

Apply Quality

保存配置。

然后点击：

Submit All

提交生效。

五、典型实验案例

案例1：模拟总部到分支 WAN

配置：

Delay: 40
Jitter: 8
Bandwidth: 10000
Loss Rate: 0.5

效果：

模拟真实企业广域网链路。

案例2：模拟弱网视频会议

配置：

Delay: 120
Jitter: 30
Bandwidth: 3000
Loss Rate: 3

效果：

测试视频会议抗弱网能力。

案例3：模拟公网故障

配置：

Delay: 80
Jitter: 50
Bandwidth: 5000
Loss Rate: 10

效果：

复现严重公网质量问题。

六、最佳实践建议

建议不要一上来就配置极端值。

推荐逐步测试：

第一阶段：

Delay 10ms
Loss 0%

第二阶段：

Delay 30ms
Jitter 5ms

第三阶段：

Delay 80ms
Jitter 20ms
Loss 2%

第四阶段：

高故障压力测试

这样更容易定位问题。

七、总结

e-NetDev 模拟器的链路质量控制功能，让实验环境不再局限于“理想网络”。

通过：

延迟控制
抖动模拟
带宽限制
丢包注入

可以快速构建高度贴近真实生产环境的网络实验平台。

无论是：网络学习、协议验证、业务测试、安全演练、故障复现、SD-WAN 模拟、弱网测试

都能轻松实现。

让网络更真实，让实验更有效。
e-NetDev，让复杂网络场景模拟更简单。
