E-NetDev 模拟器：创建与管理 LAB 实验室指南【创建与管理 LAB 】

概述

E-NetDev 模拟器提供直观的可视化界面，帮助用户快速创建、配置和管理网络实验环境（LAB）。本文将详细介绍从创建实验室到配置参数的完整流程。

---

第一部分：实验室管理界面

1.1 进入实验室管理

导航路径：

Labs / Nodes → 实验室列表视图

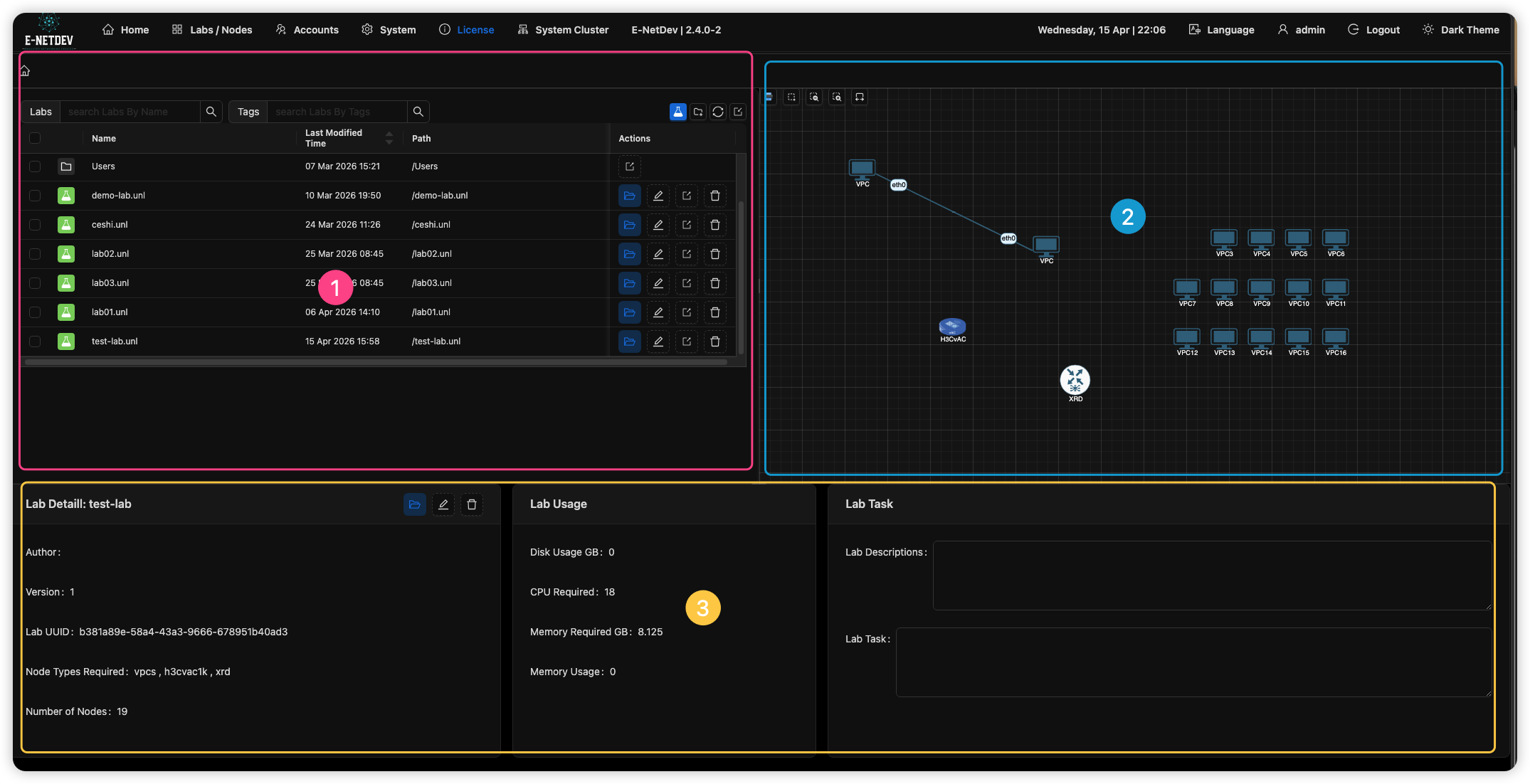

1.2 界面布局解析

实验室管理界面采用三栏式布局：

区域	功能说明
左侧实验室列表	显示所有可访问的实验室，包含名称、修改时间、路径
中间拓扑画布	可视化展示选中实验室的网络拓扑结构
底部详情面板	显示实验室详细信息、资源使用情况、任务描述

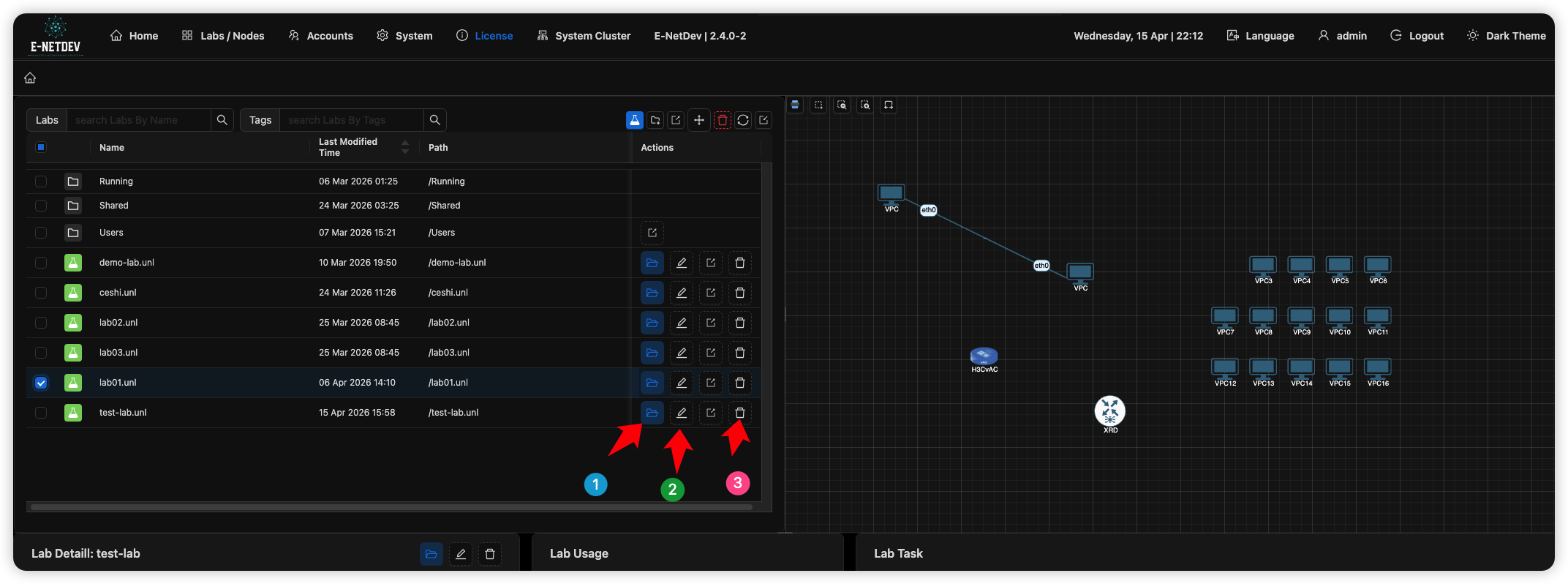

1.3 实验室列表操作

列表中每行实验室提供 Actions（操作按钮）：

• 📂 打开实验室
• ✏️ 编辑实验室
• 🗑️ 删除实验室

---

第二部分：创建新实验室

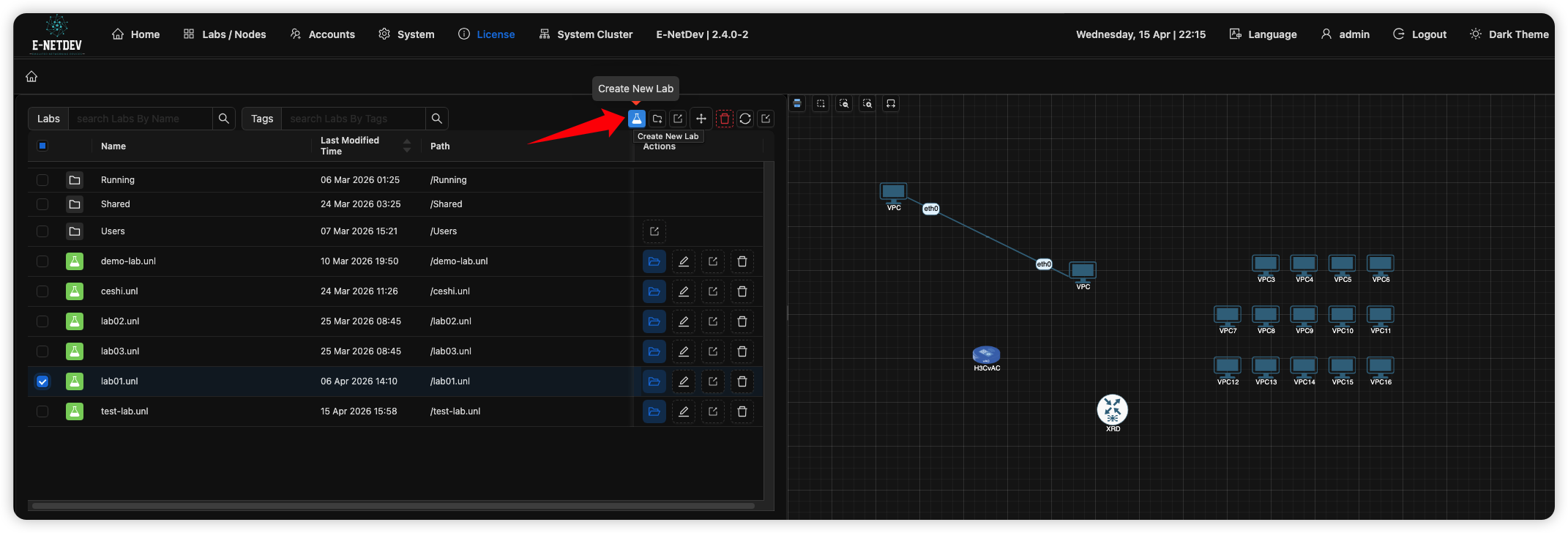

2.1 启动创建流程

点击工具栏中的 “Create New Lab” 按钮（蓝色图标），或点击 “Add Lab” 按钮，弹出实验室创建表单。

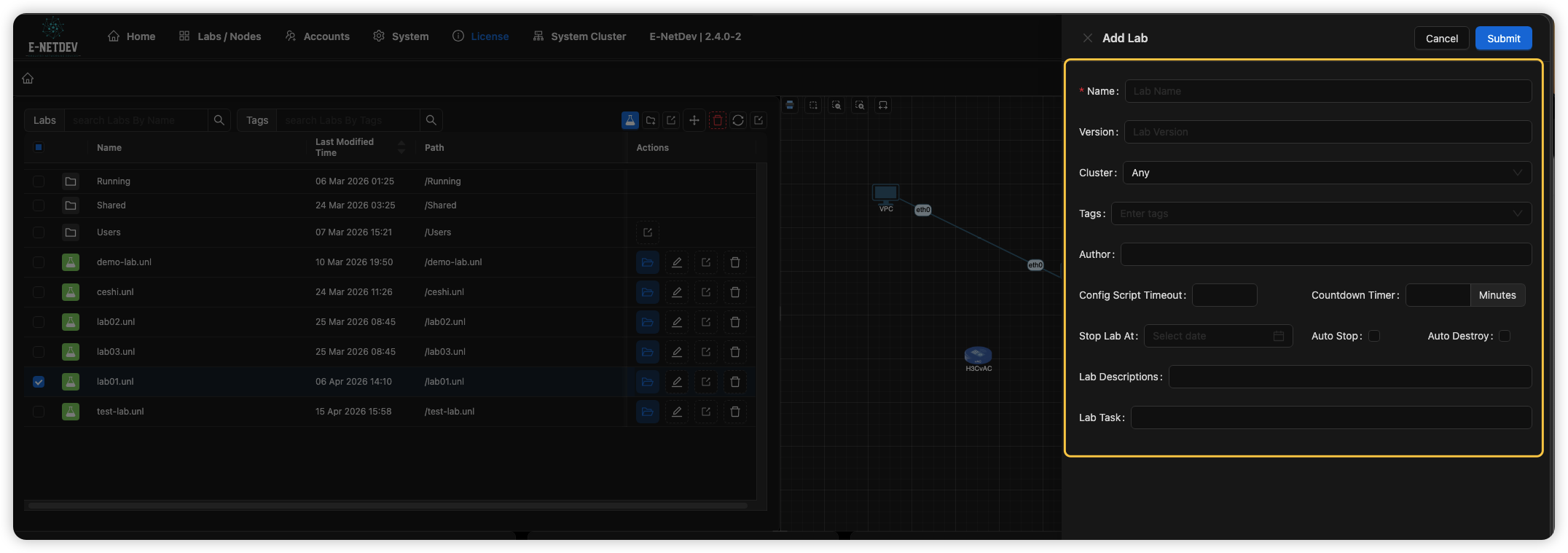

2.2 填写实验室基本信息

字段	必填	说明
Name	✓	实验室名称（唯一标识）
Version	–	实验室版本号（用于迭代管理）
Cluster	✓	部署目标集群（默认 “Any”）
Tags	–	标签分类（便于检索和筛选）
Author	–	实验室创建者/负责人

2.3 高级配置选项

配置项	功能说明
Config Script Timeout	配置脚本执行超时时间（秒）
Countdown Timer	实验倒计时（分钟），用于限时考试
Stop Lab At	指定自动停止日期时间
Auto Stop	实验结束后自动停止资源
Auto Destroy	实验结束后自动销毁环境
Lab Descriptions	实验室详细描述说明
Lab Task	实验任务要求/指导书

---

第三部分：实验室资源监控

3.1 资源使用统计

底部 Lab Usage 面板实时显示：

指标	说明
Disk Usage GB	磁盘空间占用（示例：0 GB）
CPU Required	所需 CPU 核心数（示例：18 核）
Memory Required GB	所需内存容量（示例：8.125 GB）
Memory Usage	实际内存使用（示例：0）

3.2 实验室详情信息

Lab Detail 面板显示元数据：

字段	示例值
Author	（创建者）
Version	1
Lab UUID	b381a89e-58a4-43a3-9666-678951b40ad3
Node Types Required	vpcs, h3cvac1k, xrd
Number of Nodes	19

---

第四部分：完整创建流程示例

步骤一：创建空白实验室

1. 点击 Create New Lab
2. 填写 Name：enterprise-network-lab
3. 选择 Cluster：Any（或指定集群）
4. 添加 Tags：ccna, routing, switching
5. 填写 Author：instructor-zhang
6. 点击 Submit

步骤二：配置实验参数

1. 在 Lab Descriptions 填写实验背景和目标
2. 在 Lab Task 填写具体配置任务清单
3. 设置 Countdown Timer：120 分钟（如用于考试）
4. 启用 Auto Stop：防止资源长期占用

步骤三：保存与发布

1. 点击保存按钮存储拓扑配置
2. 版本号自动递增（Version 1 → 2）
3. 通过 Share Lab Session 分享给学生或团队成员

---

第五部分：实验室管理技巧

5.1 快速筛选与搜索

功能	使用方式
按名称搜索	Labs 搜索框输入关键词
按标签筛选	Tags 搜索框选择分类标签
按时间排序	点击 Last Modified Time 列头

5.2 批量操作

• 勾选左侧复选框选择多个实验室
• 支持批量导出、克隆、删除

6.3 版本管理

操作	效果
编辑保存	自动递增版本号
克隆实验室	基于当前版本创建副本
导出实验室	生成 .unl 文件备份

---

---

E-NetDev 模拟器的实验室管理将可视化拓扑设计与精细化参数配置完美结合。从拖拽式拓扑构建到资源监控，从版本管理到权限分享，为网络教学、认证培训和方案验证提供了完整的实验环境支撑。

---
