Internal Cloud 和 Private Cloud 的详细介绍及示例

Internal Cloud

1. 定义：Internal Cloud 是一种用于在同一实验室内连接不同节点的网络扩展机制 。
2. 特点：
   • 它是隔离的网络，对其他实验室或用户不可见 。
   • E-NetDev 默认支持 3 个独立的 Internal Cloud 网络，这些网络彼此隔离 。
3. 用途：适用于在单一实验室内实现节点间互联，例如模拟交换机或桥接设备。
4. 示例：
   • 步骤 1：在拓扑中添加两个 Internal Cloud 网络。
   • 步骤 2：将实验节点连接到 Internal Cloud。
   • 结果：配置的节点会像连接到同一个交换机或桥接设备一样工作 。

Private Cloud

1. 定义：Private Cloud 是一种用于在同一用户的 POD（实验环境）内连接不同实验室的网络扩展机制 。
2. 特点：
   • 它是隔离的网络，对其他用户不可见 。
   • E-NetDev 默认支持 3 个独立的 Private Cloud网络，这些网络彼此隔离 。
3. 用途：适用于同一用户运行多个实验室并需要实现跨实验室互联的场景。
4. 示例：
   • 场景：用户运行两个实验室（Lab1 和 Lab2），并希望将它们互联。
   • 步骤 1：在 Lab1 的拓扑中添加 Private Cloud 网络。
   • 步骤 2：在 Lab2 的拓扑中添加 Private Cloud 网络。
   • 步骤 3：将实验节点连接到 Private Cloud。
   • 结果：Lab1 和 Lab2 中连接的节点会像连接到同一个网络一样工作 。

扩展：

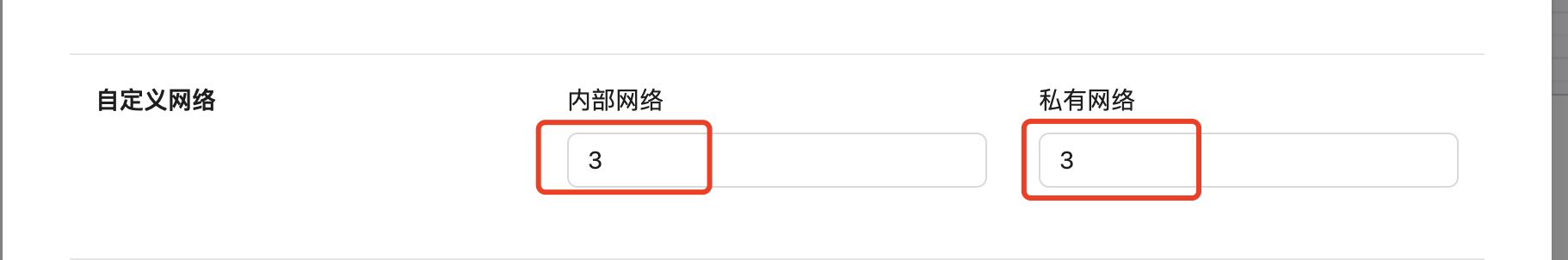

E-NetDev 默认支持 3 个独立的Internal Cloud 网络和3 个独立的Private Cloud网络，但有时我们的需求可能远大于3个时候我们可以在系统设置里面按需自定义增加网络数量。

总结

• Internal Cloud：用于在同一实验室内实现节点互联，隔离性高，适合单实验室内部网络模拟。
• Private Cloud：用于在同一用户的多个实验室间实现互联，适合跨实验室网络模拟。
