E-NetDev集群启动节点流程介绍

以下是关于在E-NetDev模拟器中添加集群后，如何在集群节点上增设网络节点并验证其正常启动的流程图介绍。该流程不仅展示了操作步骤，还明确了成功启动的节点将归属于特定的服务器集群。通过这一流程，我们能够确保系统的高效性与稳定性，为后续的业务发展奠定坚实的基础。

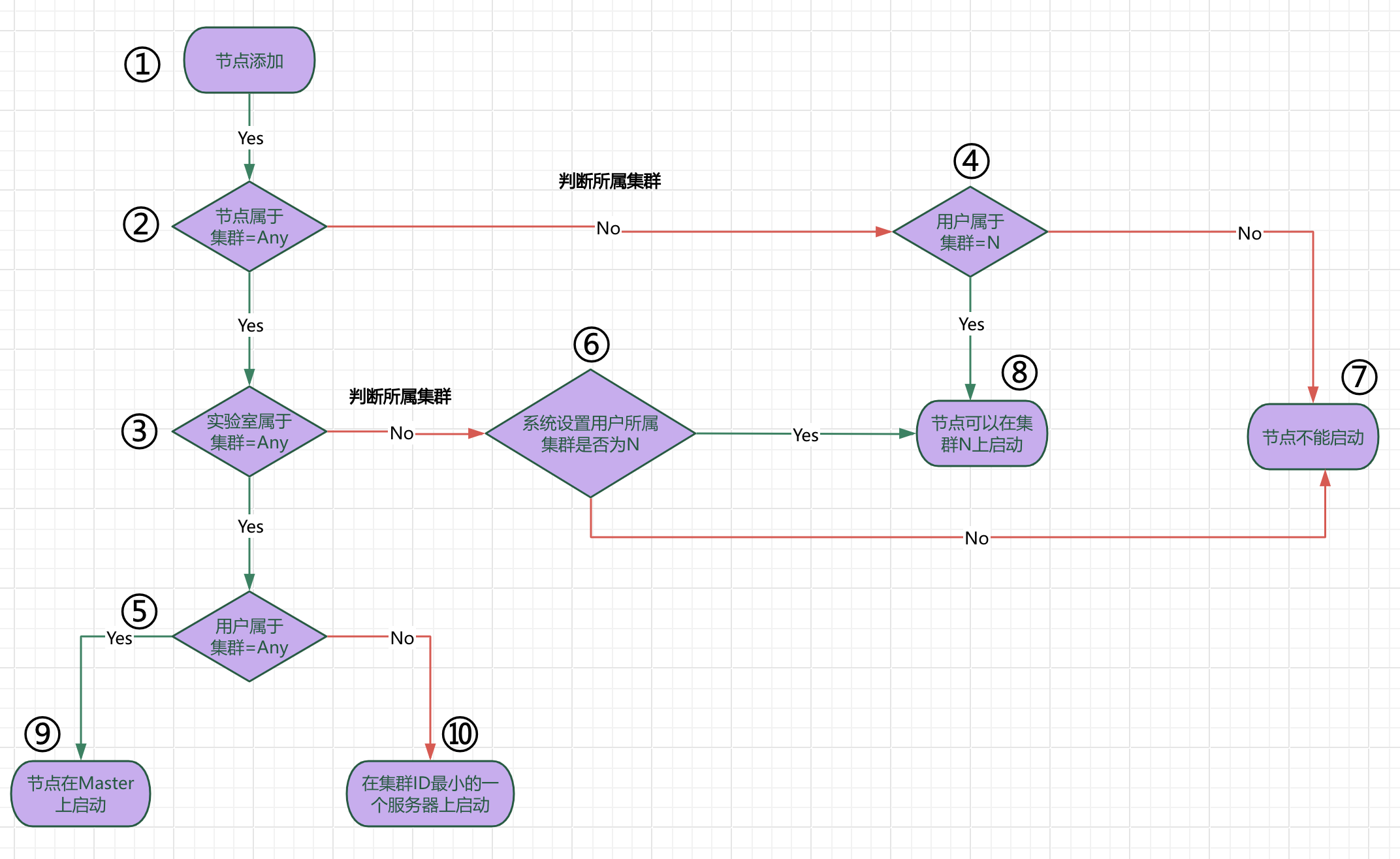

根据以上的流程图，以下是详细的步骤描述，每个步骤都对应一个编号：

① 节点添加：流程从接收到一个节点添加的请求开始。

② 节点属于集群=Any?：判断节点是否被设置为可以属于任何集群（即集群属性为”Any”）。

• 如果节点属于集群=Any，继续执行：步骤③。
• 如果节点不属于集群=Any，继续执行：步骤④。

③ 实验室属于集群=Any?：如果节点可以属于任何集群，接下来判断实验室是否被设置为可以属于任何集群（即集群属性为”Any”）。

• 如果实验室属于集群=Any，继续执行：步骤⑤。
• 如果实验室不属于集群=Any，继续执行：步骤⑥。

④ 用户属于集群=N?：如果节点不能属于任何集群，判断用户是否被分配到特定的集群N。

• 如果用户属于集群=N，继续执行：步骤⑧。
• 如果用户不属于集群=N，继续执行：步骤⑦。

⑤ 用户属于集群=Any?：如果实验室可以属于任何集群，判断用户是否被设置为可以属于任何集群（即集群属性为”Any”）。

• 如果用户属于集群=Any，节点在Master上启动（步骤⑨）。
• 如果用户不属于集群=Any，继续执行：步骤⑩。

⑥ 系统设置用户所属集群是否为N?：如果实验室不能属于任何集群，检查系统设置中用户所属的集群是否为N。

• 如果是，继续执行：步骤⑧。
• 如果不是，继续执行：步骤⑦。

⑦ 节点不能启动：如果以上条件都不满足，节点无法启动。

⑧ 节点可以在集群N上启动：如果用户属于集群N，节点可以在集群N上启动。

⑨ 节点在Master上启动：如果用户可以属于任何集群（即集群属性为”Any”），节点将在Master上启动。

⑩ 在集群ID最小的一个服务器上启动：如果用户不能属于任何集群（即集群属性不为”Any”），节点将在集群ID最小的服务器上启动。

这个流程图通过一系列的条件判断，决定了新添加的节点在集群中的启动位置。每个步骤都对应一个特定的条件，根据这些条件的满足与否，流程会走向不同的分支，最终确定节点的启动状态或位置。
